一.  二次接地的概念

首先我們要了解一些基本概念：一次設備、二次設備

一次設備指用于生產和使用電能的設備，比如發電機、變壓器、斷路器、開關、母線、電抗器、電力電纜等。由于一次設備相互連接，構成發電、輸電、配電或直接用于生產的電氣回路稱為一次設備或一次接線系統。而二次設備是指控制回路，進一步解釋，可以說二次設備是對電力系統內一次設備進行監察，測量，控制，保護，調節的補助設備。即不直接和電能產生聯系的設備。在變電站中主控樓的控制室（內有各種控制設備的“屏”）就屬于二次設備。簡單區分一二次設備還有一個方法，就是電壓等級不同，高壓設備均屬一次設備，380V,220V交流和48V、24V直流等當然屬于二次設備。

如果二次設備（系統）的接地點和電纜屏蔽層隨意與一次系統的接地網連接，不僅可能對二次設備會產生較大危害，而且對兩端接地的控制電纜屏蔽層（金屬網）來說，由于壓差作用形成電流，該電流所產生的交電磁場（感應磁場，電→磁），會在電纜芯線上產生一個交變的干擾電壓（磁→電），影響二次設備的運行，嚴重時會燒毀控制電纜（擊穿）。通過敷設與一次設備（系統）緊密聯系的二次系統等電位接地網，使所有二次設備地電位保持在一個電位面上，可防止由于過高地電位差對二次設備地反擊等電位所產生的危害，并能有效降低電磁干擾。

二.  二次接地的做法

一般來說二次接地都是使用純銅材料制作的，一般規定，應使用截面不小于100mm2的純銅材質來做。因此大量的二次接地工程設計的都是25*4、30*4、40*4這樣的銅排，其中以25*4最為常見，大部分銅排為立放，也有部分是平放的。

由室內均壓帶連接至各種控制屏，照明箱，控制箱等各種端子箱材質往往選用黃綠雙色BVR電纜，通過接地端子（就是我們平常所說的銅鼻子）連接至終端。接地電纜截面要求：35kV及110kV變電站往往敷設不小于50mm2，220kV及以上等級變電站往往要求不小于100mm2，由于國標電纜沒有這個截面，往往選用95mm2及120mm2。部分地區端子箱接地使用銅排連接。

在變電站接地中，電纜溝里均壓銅排、控制室內的環室內均壓帶、 電纜夾層等都屬于二次接地范圍。一般來說，室外（電纜溝里均壓帶）引入室內要經電纜豎井引入室內，或?qū)ｉT在墻體上打孔，通過埋設穿線管道，并填充絕緣材料，例如細砂，引入室內。GIS型變電站往往將接地引上線埋設于墻體內，由柱筋接端子板或直接引入。

三.  關于二次接地銅排，電纜的焊接方法—GWELD焊接

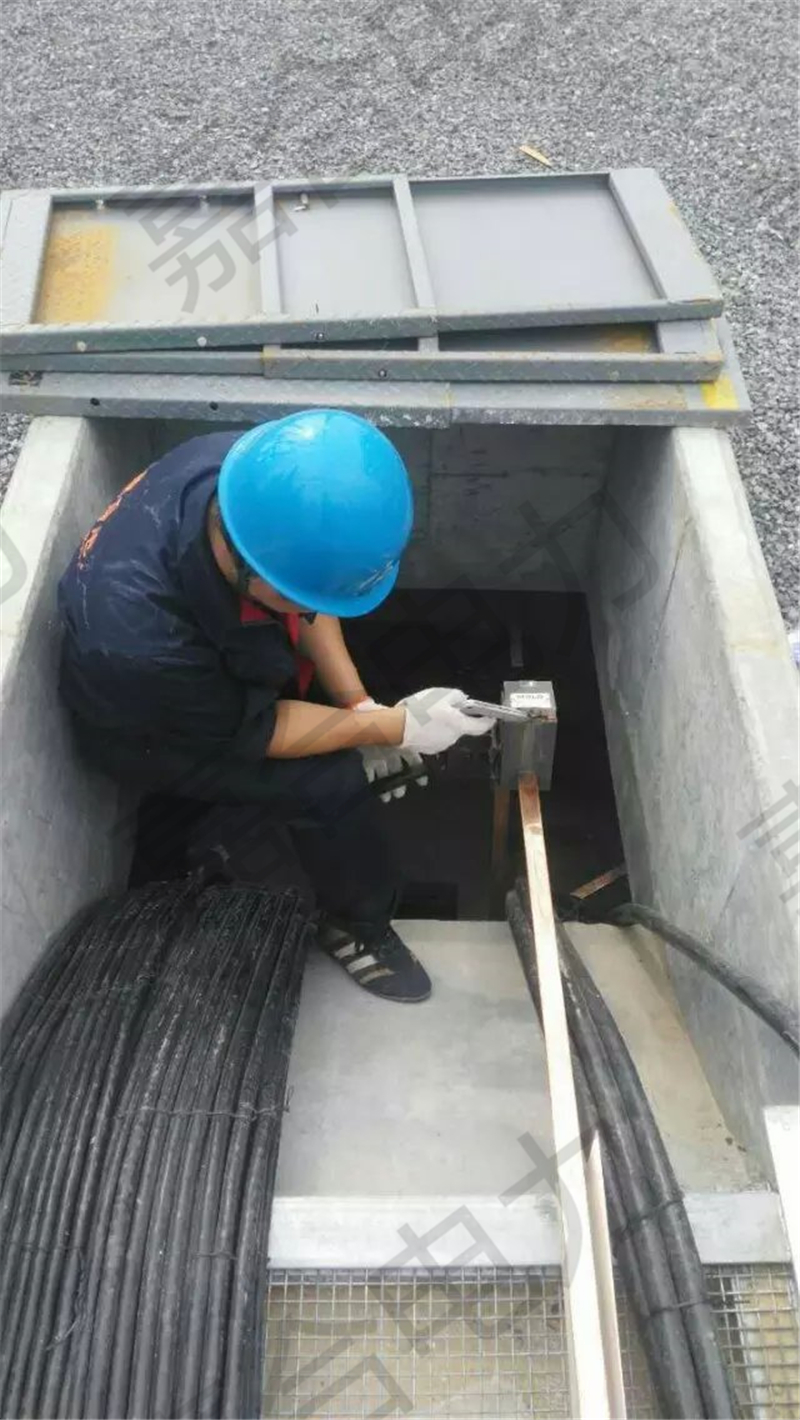

二次接地銅排彼此之間的連接，銅排與銅纜的連接也應按照一次接地焊接考慮，從載流能力，焊接強度，施工速度及安全性等幾點考慮，GWELD都是最佳的連接方式，也是目前最為廣泛的焊接應用方法。
