一.產品說明
接地引出裝置主要應用于軌道交通系統（例如地鐵、高鐵、城鐵等）的接地工程中，在地鐵、高鐵接地系統中，接地網位于其結構底板和墊層下面，因此地鐵站臺的電氣設備接地時，必須通過接地引出線與接地網連接，實現可靠接地。以往通常是直接從結構底板中引出接地引下線或通過PVC管引出接地引下線。采用這種方法，往往達不到故障電流（雜散電流）防護要求，地下水容易從接地引出線處滲出，達不到地鐵接地設計要求。GWELD一體化接地引出裝置可實現在地鐵站臺電力設備接地、信號設備接地和防雷接地與綜合接地網相連接時能有效防水，且能很好的達到雜散電流防護要求。
二.產品組成

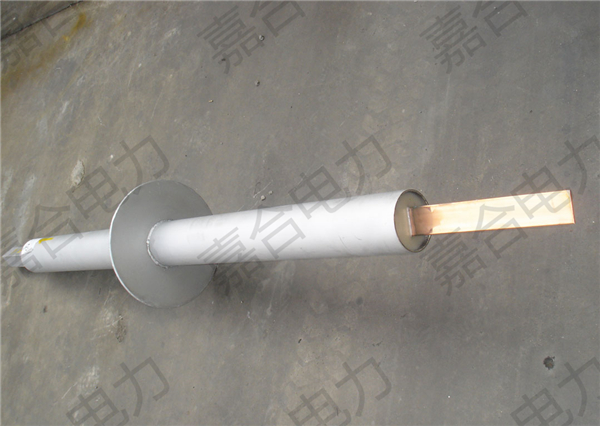

接地引出裝置由保護筒、穿過保護筒內部的引出母線、填充于保護筒中空部分的絕緣填充料，還包括密封焊接在金屬保護筒外壁上的止水環等構成。保護筒選用不銹鋼材料或熱鍍鋅鋼材料，接地引出線采用T2銅排，保護筒中空填充絕緣材料，具有材料選擇科學、結構合理、工藝先進、質量穩定可靠、施工安裝方便等優點?？蓪崿F(xiàn)在地鐵站臺電力設備接地、信號設備接地和防雷接地與綜合接地網相連接時能有效防止地下水滲出，并且能很好的達到故障電流（雜散電流）防護要求。
三.型號列表
|
序號 |
產品序列號 |
產品型號 |
產品規格 |
填充材料 |
引線材質 |
保護管材質 |
|
1 |
SDTZ-101300 |
JD-1.0-1.00 |
Φ114×1000mm |
環氧樹脂 |
T2純銅排 |
無縫鋼管 |
|
2 |
SDTZ-101200 |
JD-1.0-1.20 |
Φ114×1200mm |
環氧樹脂 |
T2純銅排 |
無縫鋼管 |
|
3 |
SDTZ-101350 |
JD-1.0-1.35 |
Φ114×1350mm |
環氧樹脂 |
T2純銅排 |
無縫鋼管 |
|
4 |
SDTZ-101500 |
JD-1.0-1.50 |
Φ114×1500mm |
環氧樹脂 |
T2純銅排 |
無縫鋼管 |
|
5 |
SDTZ-102000 |
JD-1.0-2.00 |
Φ114×2000mm |
環氧樹脂 |
T2純銅排 |
無縫鋼管 |
|
6 |
SDTZ-103000 |
JD-1.0-3.00 |
Φ114×3000mm |
環氧樹脂 |
T2純銅排 |
無縫鋼管 |
|
7 |
SDTZ-201300 |
JD-2.0-1.00 |
Φ108×1000mm |
環氧樹脂 |
T2純銅排 |
非磁性鋼管 |
|
8 |
SDTZ-201200 |
JD-2.0-1.20 |
Φ108×1200mm |
環氧樹脂 |
T2純銅排 |
非磁性鋼管 |
|
9 |
SDTZ-201350 |
JD-2.0-1.35 |
Φ108×1350mm |
環氧樹脂 |
T2純銅排 |
非磁性鋼管 |
|
10 |
SDTZ-201500 |
JD-2.0-1.50 |
Φ108×1500mm |
環氧樹脂 |
T2純銅排 |
非磁性鋼管 |
|
11 |
SDTZ-202000 |
JD-2.0-2.00 |
Φ108×2000mm |
環氧樹脂 |
T2純銅排 |
非磁性鋼管 |
|
12 |
SDTZ-203000 |
JD-2.0-3.00 |
Φ108×3000mm |
環氧樹脂 |
T2純銅排 |
非磁性鋼管 |
四.配套產品
接地引出裝置主要應用與地鐵、高鐵站臺接地項目中，接地引出裝置僅是上述項目常用接地材料之一，是一種一體化的特種接地線而已，地鐵接地網常見配置如下：
|
用途 |
產品/材質 |
規格 |
要求 |
典型應用 |
|
水平接地極 |
T2類銅帶 |
TMY-50mm×5mm（最為常用） |
直線型 6m/根 |
北京地鐵 |
|
垂直接地極 |
T2類銅管 |
Φ50 L=3000mm 壁厚5mm |
需先打孔 |
天津地鐵和石家莊地鐵 |
|
垂直接地極 |
銅包鋼接地棒 |
Φ25 L=2500mm 單邊銅厚 0.4mm |
直接安裝 |
北京地鐵 |
|
垂直接地極 |
銅包鋼接地棒 |
Φ25 L=2500mm 單邊銅厚1mm |
直接安裝 |
石家莊地鐵 |
|
垂直接地極 |
離子接地極 |
Φ55 L=3000mm 引線95mm2純銅線 |
需先打孔 |
石家莊地鐵 |
|
接地引出線 |
接地引出裝置 |
STDZ-**** 含防盜裝置 銅排引出非磁性或普通鋼材質 含固定塊和止水環 |
注意防盜 |
所有在建地鐵 |
|
焊接部分 |
GWELD放熱焊接 |
焊接模具、焊粉、工具箱等 |
必須按照流程操作 |
所有在建地鐵 |
*以上為常規型號，其他可制成銅層厚度1mm、0.8mm、0.5mm、0.3mm產品，如需其他規格及銅層厚度，請聯系嘉合銷售商或工廠總部定制，了解更多我們的產品及服務信息。
五.產品應用注意事項
1.依據不同軌道交通設計不同，接地引出裝置具體型號不盡相同，包括材質、長度、直徑、引線規格等不同。我單位可根據用戶不同需求進行訂制！請務必根據現場墊層情況及設計要求購買所需產品型號。

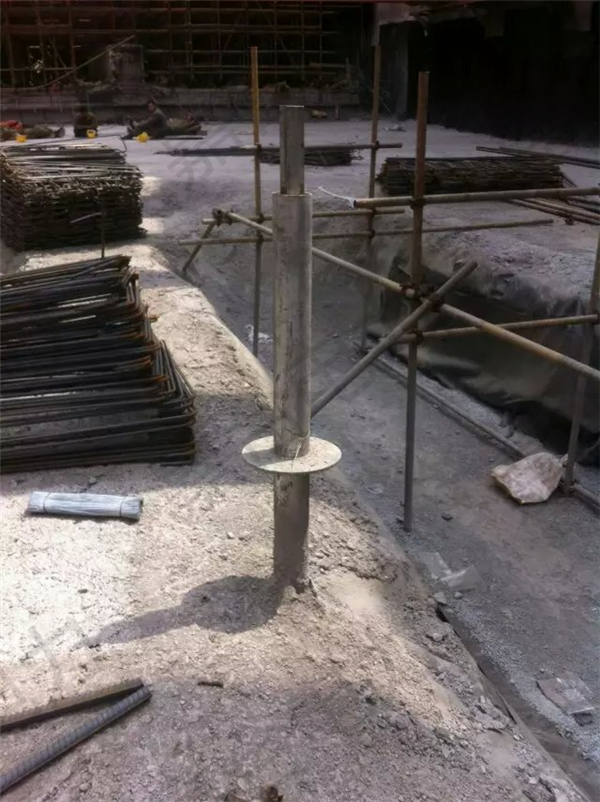

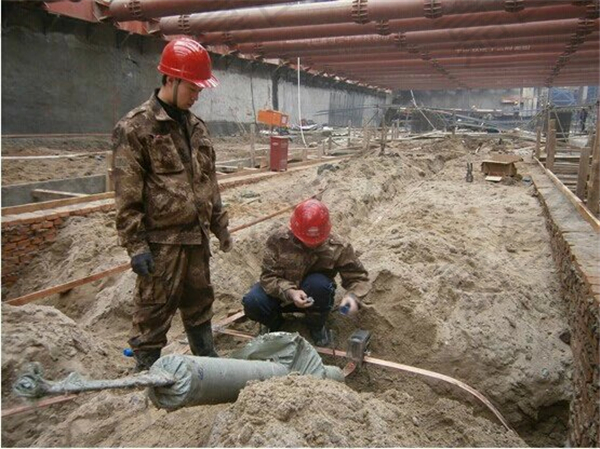

2.由于接地引出裝置初步安裝后，還需要經過豎起打墊層等施工過程，這一過程大部分需要經過數十天甚至數月，接地引出裝置引出的銅排需要重點保護，一旦被盜丟失，只能拆開引出保護筒才能焊接，浪費工時，工作量大，因此需要特別注意銅排引線的防盜問題，我公司接地引出裝置可選裝防盜裝置，可最大限度的規避此風險。
